貴州北盤江董箐水電站樞紐水工建筑物安全監測自動化技術方案
除上表所統計的設備設施外，還有平面控制網、精密水準網，它們?yōu)樯媳碇懈饔^測墩的觀測提供基準、鏡站點、后視點，每年校核測量一次。平面控制網由分布在生活區的TN1、溢洪道出口對面山坡的TN2、左岸壩坪溝左側山坡的TN3、右壩肩山脊上的TN4、溢洪道左岸山脊上的TN5、生活區對面左岸山坡上的TN6等6個基本不受大壩蓄水影響，非常穩定的觀測墩組成。精密水準網由4個金屬標、20個巖石標組成，從電站下游公路橋開始沿右岸上壩公路埋設至進水口、左岸上壩公路、結束于左岸1#交通洞出口。
滲流監測頻次為4次/月，其它監測項目監測頻次為1次/月。變形監測的光纖陀螺、電平器、水平位移計、水管沉降儀等已完全損壞，不能修復，從2012年起已停止測量。
變形監測的觀測墩用于監測大壩、閘墩、邊墻、邊坡等水工建筑物的表面變形，采用徠卡TCA2003全站儀觀測（測角精度0.5秒，測距精度1mm+1PPm），每個測點每次至少測量8次距離、角度，用極坐標法和三角高程法計算出測點的大地坐標，計算出大地坐標變化值后再轉換為壩軸線方向、河流上下游方向、垂直方向的位移變化，采用專用的軟件完成測量、計算。其它監測項目，采用數字儀測讀12個量，代入公式計算出實際的變形、應力應變、溫度、流量等物理量，數據輸入EXCEL表格后使用較簡單的EXCEL公式即可完成計算。

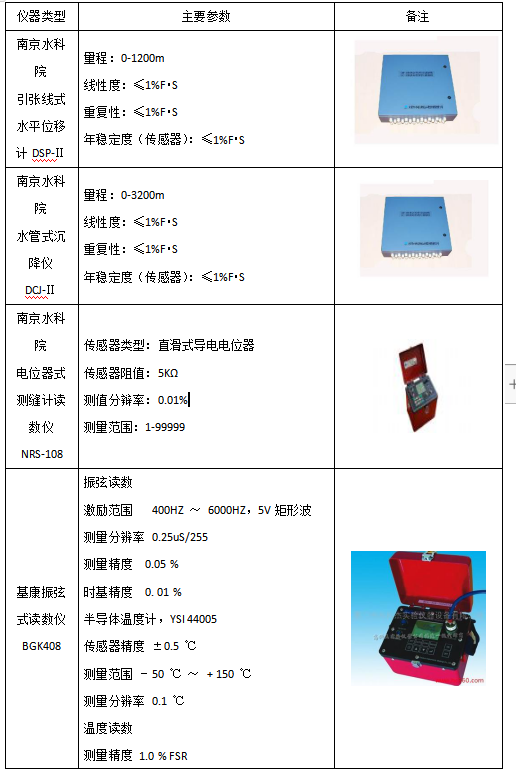

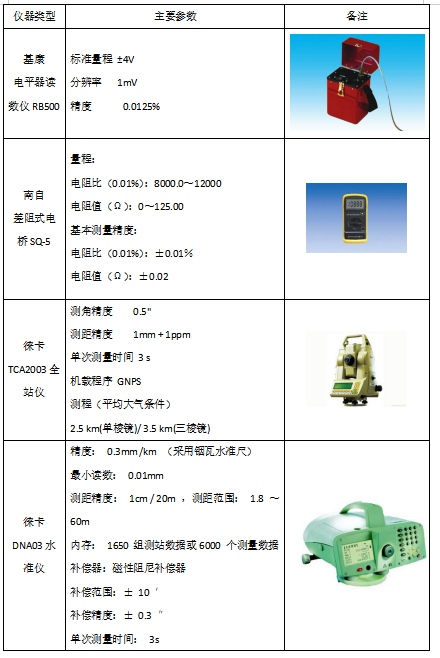

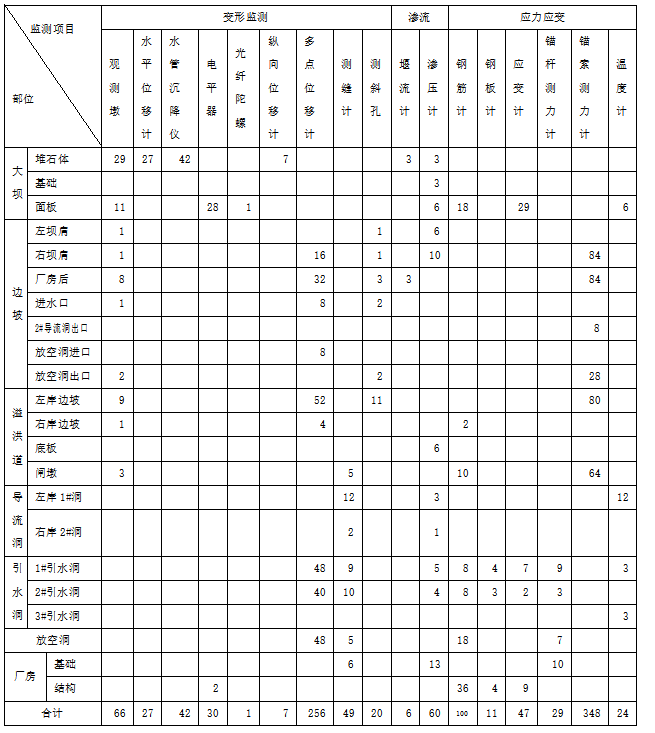

董箐水電站樞紐水工建筑物安全監測所用的測量?jī)x器如表所示。：
各觀測房?jī)?nèi)設備現狀如以下圖所示：
放空洞進口觀測房 進水口觀測房
中控樓電纜層 溢洪道柴油機房
大壩右岸值班室 大壩下游坡378觀測房
廠房主機間觀測房 放空出口觀測房
1、自動化監測規范相關要求
《中華人民共和國電力行業標準大壩安全監測自動化系統實用化要求及驗收規程》（DL/T 5272—2012）的實用化項目要求有關條文摘錄如下。
3.1.6 根據監測系統綜合評價成果，結合大壩的重點或薄弱部位、實際安全情況和管理需要，對自動化系統進行專項設計。下列壩型的大壩實現監測數據自動采集的監測項目應包括（但不限于）：
1 混凝土壩：水平位移、滲流、環境量
2 土石壩：滲流 、環境量
3 面板堆石壩：面板接縫變形、滲流、環境量。
其它未實現監測自動采集的監測項目或測點，其人工監測數據應能通過人工錄入的方式輸入“監測信息管理系統”，實現，實現監測信息的及時處理、分析、報送。
2、目前成熟的自動技術路線
目前，水電站樞紐水工建筑物的安全監測分為表面變形監測和內觀監測兩大類。
內觀監測自動化方式都是將已埋設好傳感器的電纜頭接入數據采集器（簡稱MCU），MCU將采集到的數據采集后存儲，通過RS485總線與計算機網絡進行通信，將數據傳送到服務器，服務器再進行計算、處理、分析、顯示。1個MCU一般可采集32支傳感器的數據。國內已有近100個水電站實現了內觀監測自動化，生產土木工程內觀監測設備的廠家和勘測設計院都能完成內觀監測自動化工程的設計、施工，只在設備的可靠性、軟件的分析顯示功能上有些許差別。典型的內觀自動化設備及組網方式如下。
土石壩樞紐水工建筑物表面變形監測是指水工建筑物表面觀測墩、水準點的位移監測，自動化的技術路線有4種：測量機器人組網自動監測、GNSS組網自動監測、測量機器人與GPS混合組網監測、三維激光掃描儀監測。

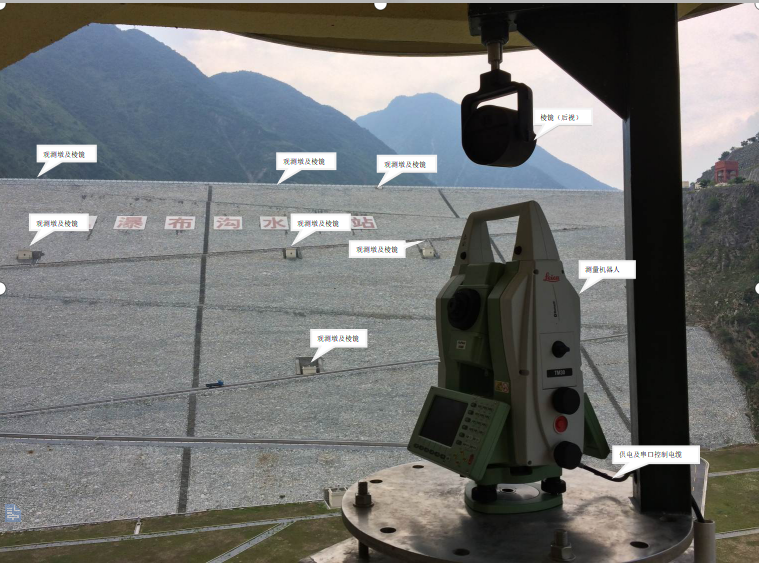

測量機器人是可通過機載軟件和自動控制的全站儀，測量精度和速度比董箐現有TCA2003全站儀高。典型的測量機器人有徠卡TM30全站儀、徠卡TM50全站儀、索佳SRX全站儀。典型設備及組網如圖所示。：
GNSS的全稱是全球?qū)Ш叫l(wèi)星系統（Global Navigation Satellite System），它是泛指所有的衛星導航系統，包括全球的、區域的和增強的，如美國的GPS、俄羅斯的Glonass、歐洲的Galileo、中國的北斗衛星導航系統，以及相關的增強系統。GNSS組網即用在認為穩定不動的地點布置1到3個GNSS接收機組成基準站點，測點上安裝GNSS接收機，基準點GNSS接收機和測點GNSS接收機通過電臺或網絡通信同步接收相同的衛星信號，進行差分解算，3小時解算最高理論水平坐標精度可達到1mm、高程精度可達到1.5mm。典型的設備及組網如圖所示。。
三維激光掃描儀是綜合了結構光非接觸照相測量和激光測距技術的掃描儀。目前應用高陡邊坡、隧洞的地形測量，原始測距精度可達到7mm@100米；4mm@100米。最大的特點是一臺儀器不用其它設施配合，即可旋轉測量多個坡面，可以得出面、何的表面變形，從而得出邊坡的變形情況。設備及技術參數下圖。

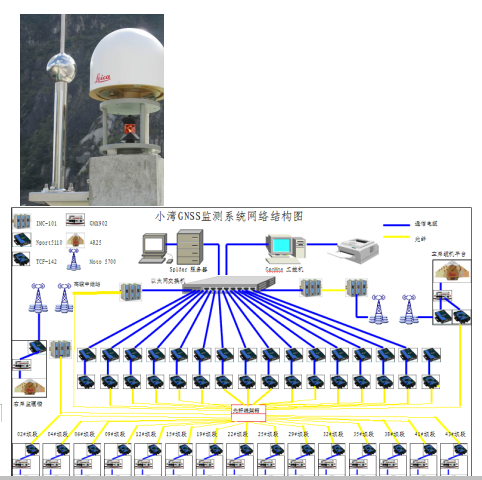

國內實現表面變形監測自動化的水電站小浪底、小灣、瀑布溝、景洪等20余家，多由勘測設計院聯全站儀生產廠家共同完成工程的設計、施工。
3、 董箐水電站樞紐安全監測自動化目標
董箐水電站大壩為混凝土面板堆石壩，按規程的要求，至少應實現面板接縫變形、滲流、環境量的采集自動化。根據華電集團公司水電站 “無人值班、少人值守”的要求，本次樞紐水工建筑物安全監測自動化工程，不但要實現內觀監測項目，還要實現表面變形監測自動化。內觀測點中能正常監測的傳感器要實現數據采集自動化，重要部位能修復的傳感器要修復。表面變形監測不僅要實現現有觀測墩的變形觀測自動化，還要實現對監測部位實時照相巡視、重點邊坡無棱鏡激光掃描。
董箐水電站樞紐建設期間，溢洪道左岸邊坡、廠房后邊坡、右壩肩邊坡、放空洞出口邊坡是重點處理的邊坡，進行了卸載和預應力錨索加固處理，布設了多個觀測墩，是變形監測的重點。大壩作為樞紐的主要建筑物，堆石體由軟巖填筑而成，共布設了40個觀測墩監測大壩面板和堆石體的表面變形，是終身必須監測的重點區域。各邊坡均較陡，GPS天線上空45度范圍內不能有遮擋的要求不能滿足，只有使用測量機器人和3D掃描儀監測。大壩坡度大于45度，可使用GPS、測量機器人和3D掃描儀監測。因此，董箐水電站樞紐表面變形監測可選技術方案有測量機器人與GPS混合組網監測、三維激光掃描儀監測。
綜上所述，董箐水電站樞紐安全監測自動化應分為兩部分（內觀、表面變形），內觀部分只有1種技術方案，表面變形自動化則有機器人與GPS混合組網監測、3D掃描儀監測2個技術方案。
三、董箐水電站內觀自動化監測方案
1、 內觀監測部位及項目
董箐水電站水利樞紐監測部位包括大壩、邊坡、溢洪道、引水發電洞、導流洞堵頭、各部位監測內容如下：
(1) 大壩內觀監測項目有：大壩堆石體內部變形、混凝土面板變形、壩體及壩基滲流滲壓、壩體堆石體壓力、面板應力應變、兩壩肩邊坡變形監測、兩岸壩肩邊坡滲流監測。
(2) 邊坡安全監測內觀項目有：左壩肩邊坡、右壩肩邊坡、廠房后邊坡、進水口邊坡、2#導流洞出口邊坡、放空洞進口邊坡、放空洞出口邊坡等邊坡的深部變形、滲流滲壓、錨索預張力等項目。
(3) 泄洪道安全監測項目有溢洪道左岸邊坡的深部變形、溢洪道底板的滲壓及抬動、溢洪道閘墩的鋼筋應力及錨索預張力等。
(4) 引水發電隧洞安全監測項目有：1#引水隧洞、2#引水隧洞的圍巖深部變形、滲壓、脫空、圍巖錨桿拉力、襯砌混凝土鋼筋應力、襯砌混凝土應變、壓力鋼管應力、出口溫度，3#引水隧洞進口庫水溫。
(5) 廠房安全監測項目有：發電廠房1#、3#機組中心線的基礎抬動、錨桿應力、滲壓，2#、4#機組尾水管和蝸殼中心線的鋼筋應力、混凝土應變、鋼管應力。
(6) 導流洞安全監測項目有：左岸1#導流洞堵頭的脫空、滲壓、溫度，右岸2#導流洞堵頭的脫空、滲壓。
(7) 放空洞安全監測項目有：放空隧洞的圍巖深部變形、滲壓、脫空、圍巖錨桿拉力、襯砌混凝土鋼筋應力、襯砌混凝土應變。
2、自動化監測方案
（1）自動采集方案
溢洪道左岸邊坡有INYI-1、INYI-2、INYJ-1、INYJ-2、INYK-1、INYK-2、INYC-1、INYD-1、INYD-2、INYE-2、INYG-１等１１個測斜孔，廠房后邊坡有INC1-1、INC1-2、INC2-2等3個測斜孔、進水口邊坡有INYSA-1、INYSA-2等2個測斜孔，左壩肩邊坡有INBL5-1測斜孔，右壩肩有INBR2-1測斜孔，放空洞有出口邊坡有INFKB-1、INFKC-1等2個測斜孔，總計20 個測斜孔，目前采用人到現場用活動式測斜儀觀測。自動化監測技術方案為每個測斜孔安裝固定式測斜儀，每10m高設1個傳感器，傳感器的電纜穿在鍍鋅鋼管埋地接入附近的觀測房，工程量統計如表所示。。
序號 設計編號 安裝部位 孔深 傳感器支數 電纜接入的觀測房 電纜長(m)
大壩下游坡的8 個觀測房除378觀測房還有4 個滲流滲壓傳感器可正常觀測外，其它傳感器已不能正常測量且不可能修復，因此只在378觀測房設1MCU自動采集大壩總滲流和壩基滲壓。
壩頂右岸值班室有163支傳感器可正常觀測，加上測斜孔新增的5支，共168支傳感器，設6個MCU自動采集大壩及右壩肩邊坡內觀數據。
壩頂柴油機房有276支傳感器可正常觀測，加上測斜孔新增的65支，共341支傳感器，設11個MCU自動采集大壩及左壩肩邊坡、溢洪道的內觀數據。
進水口觀測房有47支傳感器可正常觀測，加上測斜孔新增的9支，共56支傳感器，設2個MCU自動采集進水口邊坡及引水洞的內觀數據。
廠房中控樓電纜層觀測房有286支傳感器可正常觀測，加上測斜孔新增的15支，共301支傳感器，設9個MCU自動采集廠房后邊坡、引水發電隧洞、廠房基礎的內觀數據。
放空洞進口觀測房有22支傳感器可正常觀測，設1個MCU自動采集放空洞進口邊坡、隧洞的內觀數據。
放空洞出口觀測房有96支傳感器可正常觀測，加上測斜孔新增的10支，共106支傳感器，設4個MCU個集線箱自動采集放空洞出口、隧洞的內觀數據。
各觀測房?jī)?nèi)接入的傳感器數量，應使用的數據MCU的數量統計如表所示。：
（2）供電方式
各觀測房供電方式如下：
觀測房 供電方式
大壩下游坡378觀測房 100AH蓄電池加80W太陽能電池板
壩頂右岸值班室 室內220V交流電源
壩頂柴油機房 室內220V交流電源
廠房中控樓電纜層 室內220V交流電源
進水口觀測房 室內220V交流電源
放空洞進口觀測房 室內220V交流電源
放空洞出口觀測房 00AH蓄電池加80W太陽能電池板
（3）通信組網
各觀測房通信組網方式如表所示。
觀測房 組網方式
大壩下游坡378觀測房 MCU接入RS485服務器，轉換為以太網，通過無線網橋到生活營地。
壩頂右岸值班室 6個MCU串聯后接入RS485服務器，轉換為以太網，通過無線網橋到生活營地。
壩頂柴油機房 11個MCU串聯后接入RS485服務器，轉換為以太網，通過無線網橋到生活營地。
廠房中控樓電纜層 9個MCU串聯后接入RS485服務器，轉換為以太網，接入廠房的辦公網絡到生活營地。
進水口觀測房 2個MCU串聯后接入RS485服務器，轉換為以太網，通過無線網橋到生活營地。
放空洞進口觀測房 MCU接入RS485服務器，轉換為以太網，通過無線網橋到生活營地。
放空洞出口觀測房 4個MCU串聯后接入RS485服務器，轉換為以太網，通過無線網橋到生活營地。

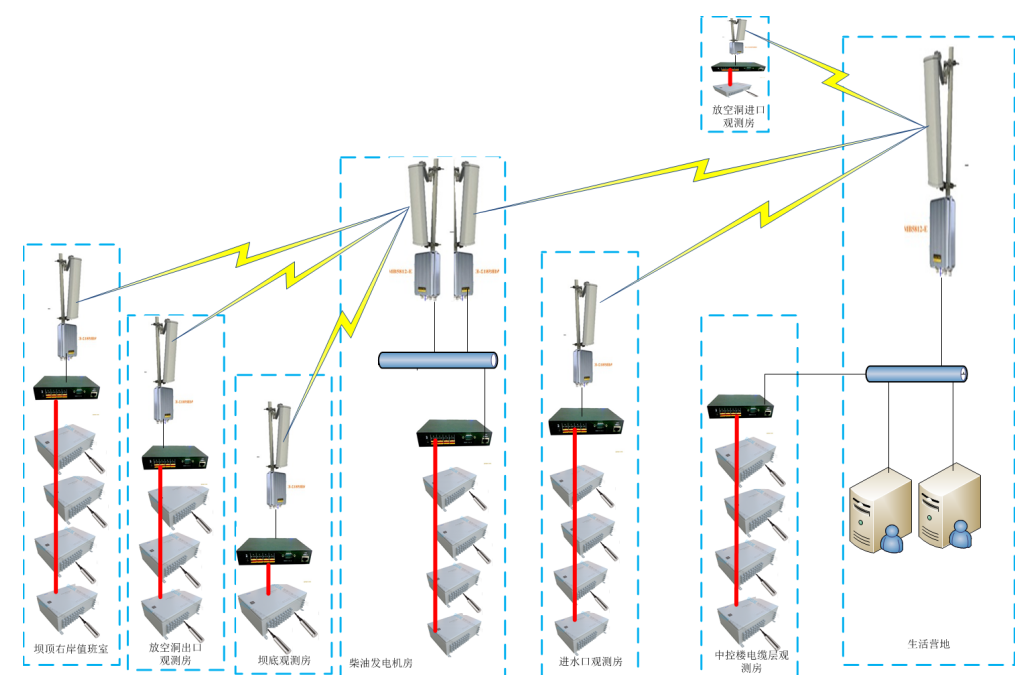

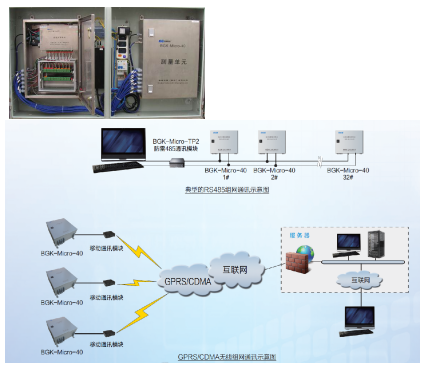

通信組網示意圖如下。
（4）費用預算
內觀部分費用預算如下（費用單位萬元）
項目 數量 單價 總價
數據采集器數 34 3.5 119
無線網橋 10 0.6 6
RS485服務器 7 0.6 4.2
直流供電裝置 2 1 2
固定式測斜儀 20 3 60
交換機 1 1 1
服務器 2 3 6
采集軟件 1 10 10
電纜敷設 10000 0.005 50
工程安裝 1 15 15
合計 273.2
四、表面變表形監測自動化方案一（測量機器人、GNSS混合方案）
1、測量機器人組網
人工用全站儀進行表面變監測時，鏡站點為TN1、TN6、TNT2，相應后視點為TN6、TN1、TN3。TNT2、TN3、TN6均電廠均在電廠安全保護范圍外的山坡上，周圍沒有交流電源可取，解決安全保衛、大功率供電需要很高的費用，且無法切實保障。在大壩、溢洪道控制段、溢洪道挑流出口段邊坡、廠房尾水、進水口等地方尋找鏡站點替代方案，鏡站點替代點必須滿足4個條件：巖石基礎或混凝土結構上，較穩定，沒有振動。據此監測點的垂直角小30度，保證測精度。與現有控制網校核基準點TN1TN6中的3個及以上點通視，可以用后方會法確定鏡站點自動的坐標。在電安全保護范圍內。經過現場測試，生活營地TN1觀測墩、左壩肩與溢洪道右邊墻結合部、溢洪道挑流出口段右邊坡平臺適合建鏡站點。組網方案為：采用3臺測量機器人對大壩、邊坡進行自動化監測，第一臺測量機器人(簡稱機器人1)，在TN1點上，負責對大壩面板、溢洪道邊坡、進水口邊坡進行監測；第二臺測量機器人(簡稱機器人2)，在左壩肩上，負責對大壩、廠房后邊坡、溢洪道邊坡進行監測；第三臺測量機器人(簡稱機器人3)在溢洪道挑流段右岸邊坡平臺，負責對大壩、右岸廠房邊坡進行監測。具體組網如圖所示。：
各鏡站點觀測的測點、后視點等統計如表所示。。
鏡站點名 測點部位及測點編號 觀測點數 后視點 后方交會工作點
機器人1 大壩面板頂部：LD6-01~10計10個觀測墩，
溢洪道引渠段左岸邊坡：ISYI-1、ISYI-2、ISYJ-1、ISYJ-2、ISYJ-3、ISYC-1、ISYC-2計7個觀測墩
進水口邊坡：IS計1個觀測墩。 18 TN6 原校核工作基點，
不需進行坐標定位
機器人2 大壩下游坡：LD5-01~11、LD4-01~06、LD3-01~05計22個觀測墩。
溢洪道左岸邊坡：ISYI-1、ISYI-2、ISYJ-1、ISYJ-2、ISYJ-3、ISYC-1、ISYC-2、ISYE-1、ISYF-1、ISYG-1計10個觀測墩。
廠房后邊坡：ISC1-1、ISC1-2、ISC2-1、ISC2-2、ISC3-1、ISC3-2、ISC3-3、ISC4-2計8個觀測墩。
左壩肩：ISBL5-1計1個觀測墩。
閘墩：ISYD-1、ISYD-2、ISYD-3計3個觀測墩 44 TN1或TN6 TN1、TN2、TN3、
TN4、TN6
機器人3 大壩下游坡：LD5-01~10、LD4-01~06、LD3-01~05、LD2-01~04、LD1-01~03計28個觀測墩，
廠房后邊坡：ISC1-1、ISC1-2、ISC2-1、ISC3-1、ISC3-2計5個觀測墩。
放空洞出口邊坡：ISFKB-1、ISFKB-2計2個觀測墩 35 TN2或TN3 TN2、TN3
TN4
3臺測量機器人監測的測點有重復，主要目的是對溢洪道邊坡I、J段面，廠房后邊坡，大壩下游坡上半部等重點部位進行冗余監測，確保數據準確。
2、GNSS組網
測量機器人組網監測是目前最經濟的自動監測方式，但測量機器人正常觀測的氣象條件較為苛刻，雨、霧、風、高溫天氣都不能觀測，在遇大洪水時多數點測點無法正常觀測。GNSS組網監測則具有可全天候觀測的優點，為保證在遇大洪水時，能監測大壩重要部位的運行狀態，建一個小規模的GNSS網。
在生活營地辦公樓樓頂安裝一臺GNSS接收機及天線，作為基準點，在大壩的最大斷面下游坡的LD5-5、LD4-3、LD3-3和壩頂?shù)腖D4-1、LD4-4等5個觀測墩上安裝GNSS接收機及天線作GNSS測點。
3、數據觀測及采集示意圖

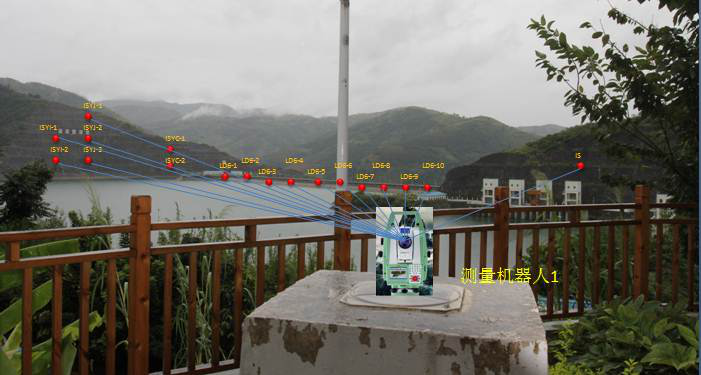

機器人1觀測方向示意圖

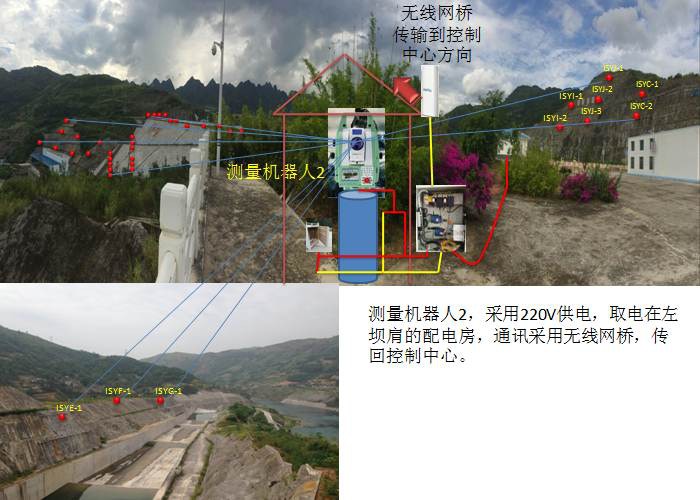

測量機器人2觀測方向示意圖
測量機器人3觀測方向示意圖

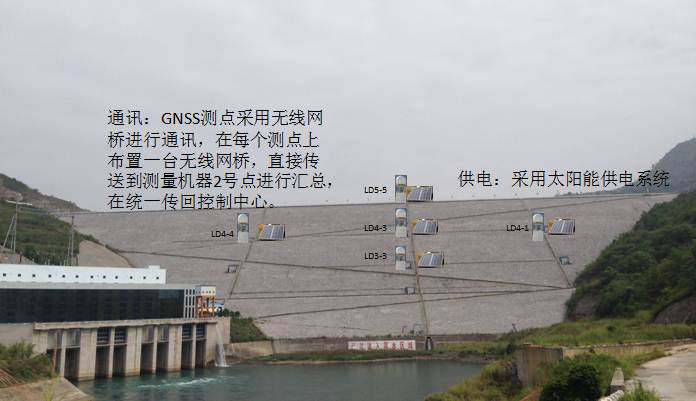

GNSS測點觀測示意圖
4、通信組網

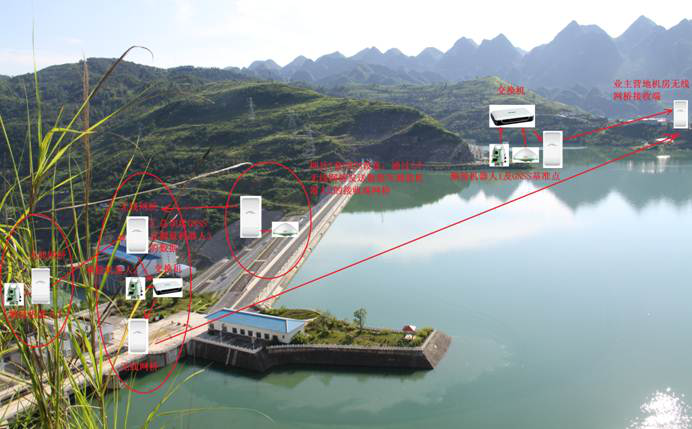

采用無線網橋進行組網，大壩下游坡5個GNSS監測點、溢洪道挑流段右岸坡觀測房、生活營地辦公樓頂各配1個無線網橋，左壩肩觀測房、生活營地TN1觀測房各配置2臺無線網橋共11個網橋。網絡圖如下。
5、供電系統
3臺測量機器人全部采用220V供電模式，機器人1從營地公寓樓取電，機器人2 、機器人3從大壩壩頂柴機房取電。供電電纜采用一根線連接到設備，穿鍍鋅鋼管保護，保證安全。
大壩下游坡5臺GNSS測點采用太陽能供電，生活營地GNSS基準點采用220V供電，從辦公樓取電。
6、觀測房

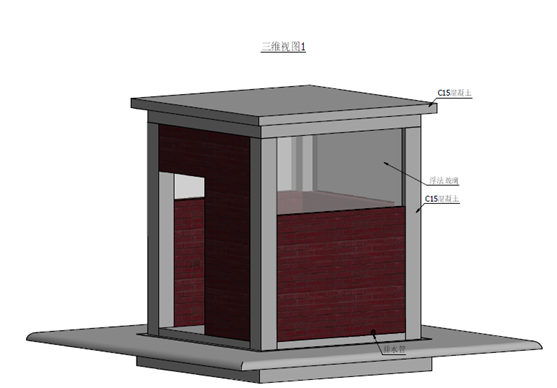

在3個基準點上修建觀測房，觀測房的開窗主要考慮是否能把所有測點之間通視，同時考慮所有后視點是否通視，1年一次控制網復測的通視；觀測房的效果圖如下：
觀測房主體將采用鋼筋混凝土建設，宜建造為3×3×3m的磚混結構，為保證觀測精度，觀測窗如使用玻璃必須使用符合要求的浮法玻璃，在正對觀測區域的玻璃窗上下左右都設計為圓形，并能遠程電動控制可以向左右兩邊打開式，觀測窗尺寸盡可能預留大點。
7、主要設備技術指標
（1）測量機器人主要設備技術指標
角度測量
精度 （Hz和V） 絕對編碼, 連續, 四重軸系補償 ★0.5" (0.3mgon)
距離測量
范圍 棱鏡（GPR1, GPH1P） 1.5m至3500m
無棱鏡 / 任何表面 ★1.5m至＞1000m
精度 / 測量時 單次（棱鏡） ★0.6mm＋1ppm / 典型2.4秒
單次（任何表面） ★2mm＋2ppm / 典型3秒
圖像
廣角相機和望遠鏡相機 傳感器 500萬像素CMOS傳感器
視場（廣角相機 / 望遠鏡相機） 19.4° / 1.5°
幀頻率 高達20幀每秒
馬達
直驅，壓電陶瓷技術 轉速 / 換面時間 ★最大180°（200gon）每秒 / 典型2.9秒
自動照準 (ATR)距離
范圍 ATR模式 / 跟蹤模式 圓棱鏡（GPR1, GPH1P） ★★★3000m
360°棱鏡（GRZ4, GRZ122） ★★★1500m
精度 / 測量時間 ATR測角精度（Hz, V） ★0.5"（0.15mgon）/ 典型3-4秒
基本參數
接口 RS232, USB, Bluetooth, WLAN
環境參數 工作溫度范圍 –20℃至＋ 50℃
防塵防水（IEC 60529）/ 防雨 IP65 / MIL-STD-810G，方法 506.5-I
防潮 95%，無冷凝
（2）GNSS主要技術指標
條目 詳細描述
精度 靜態平面精度：+3mm+0.5ppm
靜態高程精度：+5mm+0.5ppm
動態平面精度：+10mm+1ppm
動態垂直精度：+20mm+1ppm
跟蹤技術 接通電源后可以獲取所有衛星信號：典型時間30秒，衛星失鎖后典型1秒內重新捕獲高靈敏度：可以捕獲99%的高度角在10度以上的衛星低信噪比穩定跟蹤，抗粗差和多路徑
類型通道 雙頻，14通道L1+14通道L2 GPS，12通道L1+12通道L2 GLONASS，20Hz
L1信號測量 全波載波相位和C/A窄碼
L2信號測量： 全波載波相位，隨AS政策開啟或者關閉，可以接收P2碼或P碼輔助定位功能 AS開啟或者關閉不影響接收機其他性能
載波相位 L1：0.2 mm rms L2：0.2 mm rms
操作溫度范圍 -40℃ ~ +65℃
存儲溫度范圍 -40℃ ~ +80℃
濕度 小于95%
防護等級 IP67-可以抵御風吹的雨水和塵土可以在1米水下短時間浸泡
震動 10Hz ~ 500Hz，±0.7mm，5g
沖擊 25g，6ms
8、投資預算
序號 項目名稱 數量 單位 單價 總價
一 GNSS部分
1 GNSS天線 6 個 29000 174000
2 GNSS接收機 6 個 89000 534000
3 天線饋線 6 根 1100 6600
4 數據線 6 根 1250 7500
5 電源適配器 6 根 1900 11400
6 連接螺栓 9 個 50 450
小計 733950
二 測量機器人部分測量機器人
1 測量機器人 3 臺 352000 1056000
2 Y型數據電源電纜，連接全站儀 3 根 3800 11400
3 Y型數據電源電纜，連接氣象傳感器 3 根 2700 8100
4 電源適配器 6 個 2400 14400
5 數字溫度氣壓儀 3 臺 18400 55200
6 連接氣象傳感器667726的電纜 3 根 3300 9900
7 電池充電器 1 個 2200 2200
8 遠程控制全站儀開關 3 個 9200 27600
9 棱鏡 23 個 500 11500
10 棱鏡 39 個 1800 70200
11 棱鏡GNSS同軸安裝支架 5 個 1700 8500
12 360棱鏡保護罩 34 個 550 18700
13 棱鏡保護罩 23 個 350 8050
14 木質氣象百頁箱 3 個 500 1500
小計 1303250
三 通訊系統部分
1 測量機器人數據采集箱 3 個 2800 8400
2 GNSS數據采集箱 6 個 3800 22800
3 無線網橋 15 個 1300 19500
4 無線網橋安裝支架 15 個 300 4500
5 16口交換機 1 個 1500 1500
6 8口交換機 4 個 600 2400
7 室外超五類通訊線 2 圈 900 1800
小計 60900
四 供電系統部分
1 電源線 1500 米 9 13500
2 電源線保護管 1500 米 28 42000
3 電源避雷器 9 個 500 4500
4 太陽能供電系統 5 套 8000 40000
5 UPS 1 套 9000 9000
小計 109000
五 防雷系統 1 避雷針 9 根 900 8100 2 避雷針安裝支架 9 個 450 4050 3 避雷引下線 1 圈 400 400 4 扁鋼 1500 米 25 37500 5 饋線避雷器 6 個 500 3000 小計 53050 六 控制部分 1 服務器 1 臺 26000 26000 2 GNSS自動解算軟件 1 套 85000 85000 3 測量機器人控制分析軟件 1 套 78000 78000 4 交換機 1 個 600 600 小計 189600 七 土建費用 1 強制對中器 3 個 850 2550 2 觀測墩 3 個 3200 9600 3 電纜開槽、穿管、埋設 1500 米 15 22500 4 觀測房 3 間 43000 129000 5 自動開合玻璃窗 3 套 52000 156000 6 其他零星土建工程 1 項 10000 10000 小計 329650 八 施工管理費 費用名稱 設備總價 比例 1 總承包管理費和技術服務安裝調試費（工程總造價的6%） 2779400 6% 166764 2 保險費（項目總價的5‰） 2779400 0.50% 13897 3 運雜費（運雜費率取1%） 2779400 1% 27794 小計 208455 總預算 2987855
五、表面變表形監測自動化方案二（三維激光掃描儀監測方案）
1、鏡站點
三維激光掃描儀可架設在觀測墩的強制對中基座上，因此可直接在平面控制網的TN1TN6的觀測墩上，對大壩、邊坡進行表面變形監測。在TN1點即可大壩面板、溢洪道引渠段邊坡、溢洪道控制段段邊坡、進水口邊坡、放空口進口邊坡進行監測。在TN2點即可大壩下游坡、廠房后邊坡、2#導流洞出口邊坡、放空洞出口邊坡、溢洪道泄槽段邊坡進行監測。
2、現場測試成果
2014年7月24日，用Optech ILRIS-LR三維激光掃描儀在TN1點對溢洪道邊坡進行了掃描測試，在機器人3點對大壩下游坡、廠房后邊坡、2#導流洞出口邊坡、放空洞出口邊坡作了了掃描測試。測試成果見以下圖。
TN1點掃描溢洪道邊坡，連續兩次掃描的誤差分布圖

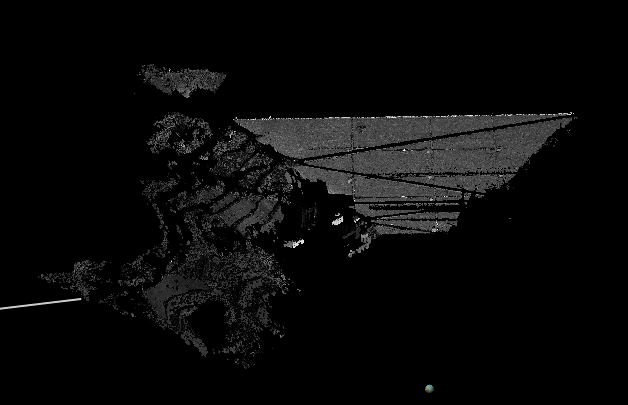

機器人3點掃描大壩下游坡、廠房后邊坡、2#導流洞出口邊坡、放空洞出口邊坡后數據進行拼接。

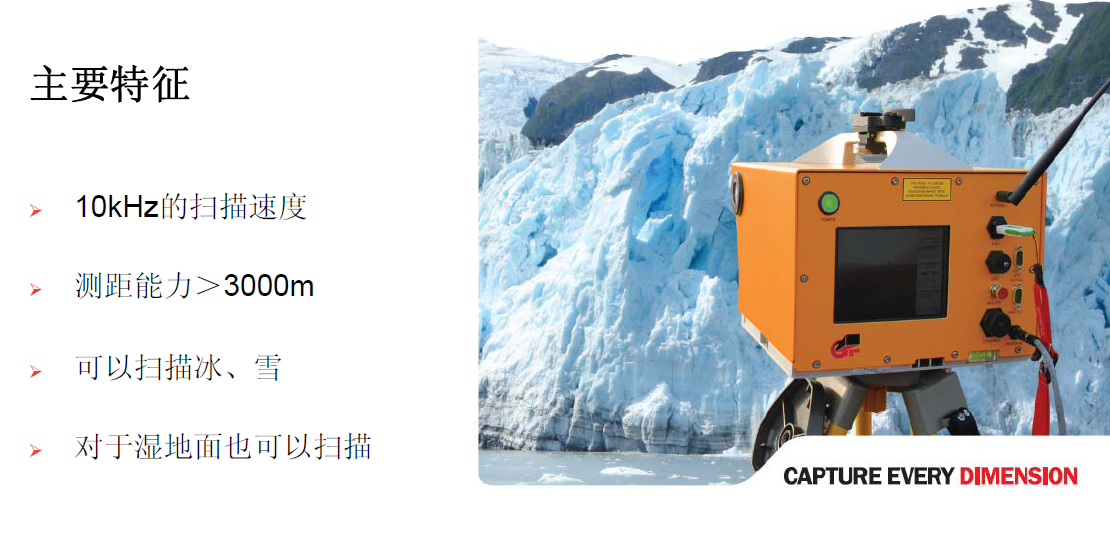

3、設備技術參數
?掃描距離：80%反射率：3000米；10%反射率：1300米
?原始測距精度：7mm@100米；4mm@100米（平均值）
?原始角度精度：8mm@100米
?視場角：40°×40°
?最小角步徑：0.001146°
?最大點間距：2mm@100米
?旋轉速度：0.001°-20°/s
?激光光斑直徑：27mm@100米
?激光光束發散率：0.014324°
?激光波長：1064nm
?激光等級：3級
?內置相機：310萬像素
